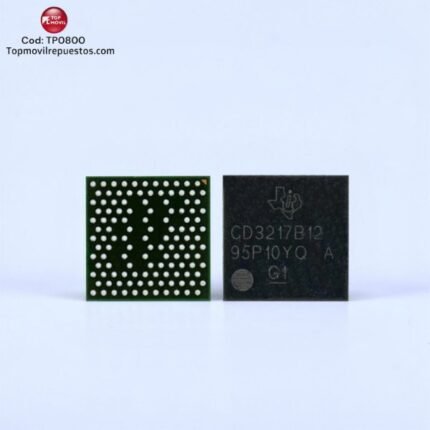

IC CD3217
Descripción:
Componente esencial para la reparación de placas que no cargan o se quedan pegadas en 5V en el multímetro USB. Este integrado comunica el cargador con el chip de seguridad (T2/M1) para habilitar el paso de corriente principal hacia el ISL9240HI.Características:
-
función: Controlador de puerto USB-C (ACE). Gestiona la negociación de carga y datos.
-
encapsulado: Tipo BGA de alta precisión para microsoldadura.
-
tecnología: Compatible con arquitecturas de chip T2 y Apple Silicon (M1).
-
voltaje: Encargado de elevar la entrada de 5V a 20V (Power Delivery).
IC CD3215 Controlador de Energía USB-C
Repuesto de alta precisión para gestión de carga en Apple.
El controlador IC CD3215 es el cerebro detrás de la negociación de voltaje y la gestión de energía en dispositivos Apple con puertos USB-C. Este componente es esencial para diagnosticar y reparar fallas de carga, problemas de detección de periféricos o errores de Power Delivery (PD).
Especificaciones:
-
Tipo de componente: IC Controlador de Power Delivery (PD).
-
Función principal: Gestión de voltaje y negociación de carga USB-C.
-
Compatibilidad: Modelos de MacBook Pro y MacBook Air con puertos USB-C (Serie A1706, A1707, A1708, A1989, entre otros).

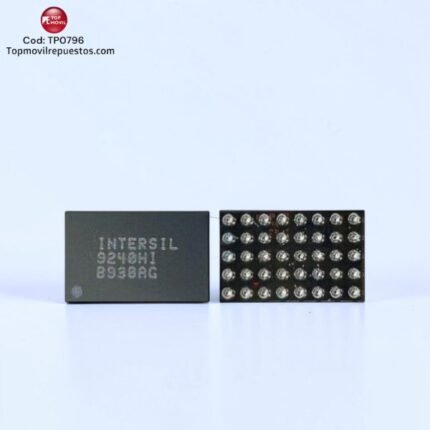

IC ISL9240Hi
El IC ISL9240HI (o simplemente 9240HI) es un componente crítico en la arquitectura de carga de las MacBook Pro y Air con procesadores Intel y Apple Silicon (M1). Es un Buck-Boost Battery Charger de alta eficiencia que utiliza la tecnología R3™ de Renesas/Intersil.
Su función principal es gestionar la energía que entra por el puerto USB-C y convertirla en el voltaje de la línea principal del sistema (PPBUS_G3H), además de cargar la batería.
Especificaciones:
-
Encapsulado: 32 Ld 4x4 TQFN.
-
Protocolo: Cumple con las especificaciones SMBus para comunicación con el SMC o el chip T2/M1.
-
Voltaje de entrada: Soporta el rango de PD (Power Delivery) de USB-C, desde 5V hasta 20V.
-
Función Buck-Boost: Puede elevar o reducir el voltaje de entrada para mantener estable la línea PPBUS_G3H.
IC EEPROM Q4EE-2310 – iPhone 15 / 16 Series
Descripción:
Circuito Integrado EEPROM de alta precisión diseñado para la gestión de datos de identidad de componentes en las series más recientes de iPhone. Este chip es esencial para procesos de trasplante de IC cuando se busca mantener la originalidad de las funciones del sistema (evitar mensajes de "Pieza desconocida").
Compatibilidad:-
iPhone 15 Series: iPhone 15, 15 Plus, 15 Pro, 15 Pro Max.
-
iPhone 16 Series: iPhone 16, 16 Plus, 16 Pro, 16 Pro Max.
IC 339S000761 WiFi Bluetooth IC iPhone 12 Series (Mini, Pro, Pro Max)

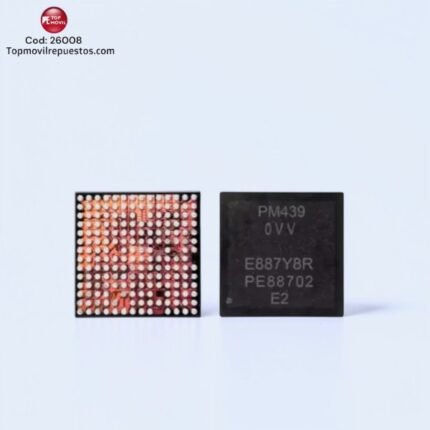

IC PM439 0VV – Power Management IC (PMIC)
Descripción:
Circuito Integrado de Administración de Energía (PMIC) marca Qualcomm. Este componente es el corazón de la etapa de encendido; se encarga de convertir y regular los voltajes de la batería para alimentar el procesador, la memoria y los periféricos.
Modelos Compatibles:
-
Xiaomi: Redmi 8, Redmi 8A, Redmi 7, Redmi 7A.
-
Samsung: Galaxy A01 (SM-A015), Galaxy M01 (M015).
-
Vivo: Y73, Y91, Y91i, Y93, Y95.
-
Motorola: Moto E6 Plus, Moto G8 Play.
-
Nokia: 2.3, 3.2.
IC CP3200B1G0 Charge IC (Tigris) USB-C para iPhone 16 Series
Este circuito integrado (IC) CP3200B1G0, conocido internamente como chip Tigris y ubicado en la posición U9500 de la placa base, es el circuito de carga principal para la próxima generación de dispositivos Apple.Este chip gestiona toda la entrada de energía a través del puerto USB-C y regula la carga de la batería.Compatibilidad:iPhone 16 / 16 Plus / 16 Pro / 16 Pro MaxSíntomas de falla comunes:El teléfono no detecta el cargador USB-C.Problemas graves de carga, el dispositivo no enciende o no retiene la carga.
iC 1RH 620 IC WIFI S10 / NOTE 10
ic KM0305075 1RH
ic MT6365vmw
ic 343s00203
ic SGM41513
ic 343s00121-A1
ic 338s00819-A1
ic PMX55
ic PM7350C
ic 338s00946-B0
iC SN2610A0
iC 343s00263
iC 338s00306
ic 1618A0
ic 338s00942
ic 343s00572

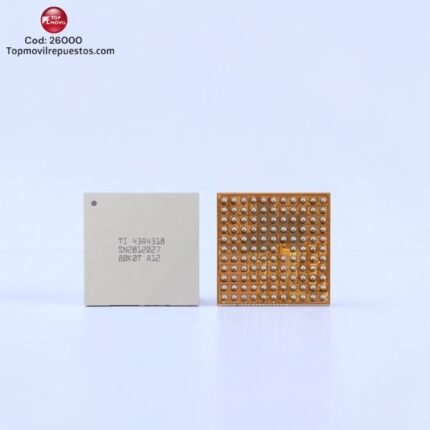

iC SN2012027 Hydra / USB-C Charging para iPhone
Descripción:
Componente crítico para resolver problemas de carga. Si el iPhone no reconoce el cable, muestra el mensaje "accesorio no compatible", consume energía pero no sube el porcentaje de batería, o tiene un consumo inicial alto (corto), este integrado suele ser el culpable.Características:
-
función: Controlador de carga y comunicación USB (Hydra). Gestiona la detección del cable y el protocolo de carga.
-
encapsulado: Tipo BGA de alta densidad.
-
tecnología: Evolución del clásico chip "Tristar", adaptado para sistemas con carga rápida y USB-C.
-
importancia: Es el primer filtro de seguridad entre el puerto de carga y la placa base.
